人机界面（HMI）作为连接操作者与机器设备的桥梁，在现代工业自动化、智能家居、医疗设备等领域应用广泛。一个成功的HMI应用，其核心在于合理的实现方案、恰当的主控选型以及高效的软件开发。本文将解析典型HMI应用的实现方案，并重点探讨如何据此进行主控选型与软件开发，以期为项目决策提供清晰指引。
一、典型HMI应用实现方案剖析
典型的HMI应用实现通常遵循分层架构，以确保系统的清晰性、可维护性和可扩展性。其核心层次包括：

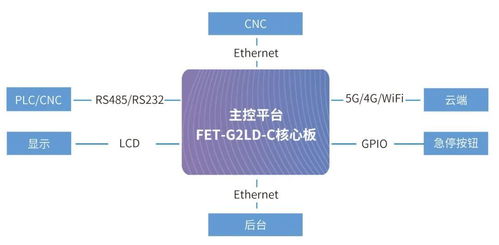

- 硬件层：即物理载体，包括主控芯片（MCU/MPU）、显示屏（LCD/TFT）、触摸屏（电阻/电容）、通信接口（UART、Ethernet、CAN）及外围电路。这是方案的基础。
- 驱动与操作系统层：负责底层硬件资源的抽象与管理。对于简单应用，可能仅需裸机（Bare-metal）或实时操作系统（RTOS，如FreeRTOS、ThreadX）；对于复杂图形界面、多任务及网络功能，则需嵌入式Linux、Android等高级操作系统。
- 图形框架与中间件层：这是HMI软件开发的核心。常见的图形框架包括：
- 嵌入式专用框架：如QT for Embedded、LVGL、emWin、AWTK等，它们资源占用可控，适合性能受限的MCU/MPU平台。
- Web技术栈：采用HTML5+CSS3+JavaScript（配合如Cef、WebKit等嵌入式浏览器引擎），可实现高度灵活、跨平台的UI，但对主控性能和内存要求较高。
- 应用逻辑层：实现具体的业务逻辑，如数据采集、设备控制、报警处理、配方管理、数据存储与通信（Modbus、OPC UA、MQTT等）。
- 用户界面层：最终呈现给用户的视觉与交互元素，由图形框架渲染生成。
典型数据流为：用户通过触摸屏或按键输入指令 → 图形框架捕获事件 → 应用逻辑层处理并可能通过通信接口控制设备或访问数据 → 设备状态或数据返回 → 图形框架更新UI显示。
二、基于实现方案的主控选型策略
主控芯片的选择直接决定了HMI方案的性能天花板、成本与开发难度。选型应紧密围绕上述实现方案进行：
- 明确需求与约束：
- 显示需求：屏幕尺寸、分辨率、色深、刷新率。高分辨率（如800x480以上）、真彩显示需要更强的图形处理能力和更大的内存带宽。
- UI复杂度：动画效果、多图层叠加、复杂控件（图表、视频播放）对主控的图形加速（GPU/2D加速器）和算力提出要求。
- 功能需求：是否需要多任务、文件系统、网络连接（Wi-Fi/蓝牙/Ethernet）、音频播放、大量数据存储或高速外部通信。
- 成本与功耗：消费级、工业级还是车规级？对功耗是否有严格要求？
- 主流主控平台对比与选型建议：
- 低端MCU（Cortex-M系列）：
- 适用场景：小尺寸单色或低分辨率彩屏，UI简单静态，逻辑控制为主。
- 典型方案：STM32F4/F7/H7系列 + LVGL/emWin（裸机或RTOS）。
- 选型要点：关注主频、片上Flash/RAM大小（常需外扩RAM）、是否带LCD控制器（FSMC/LTDC）和2D加速。
- 高性能MPU/应用处理器（Cortex-A系列）：
- 适用场景：中到大尺寸、高分辨率触摸屏，复杂动态UI，需运行完整操作系统及丰富应用。
- 典型方案：
- NXP i.MX RT系列（跨界处理器）：高主频Cortex-M内核，适合RTOS+LVGL/QT for MCUs方案，性能与性价比平衡。
- NXP i.MX 6/8系列、TI Sitara AM62x/AM64x、瑞芯微RK3568等：运行嵌入式Linux或Android，支持QT、Web技术或原生Android开发，图形性能强，外设丰富。
- 选型要点：关注CPU/GPU性能（如GPU型号）、内存带宽、支持的显示接口（如RGB、MIPI-DSI）、视频编解码能力、工业通信接口及长期供货保证。
三、软件开发路径与最佳实践
选定主控和整体方案后，软件开发路径随之清晰：
- 开发环境搭建：
- MCU/RTOS平台：通常使用Keil MDK、IAR EWARM或STM32CubeIDE等，配合图形库的PC模拟器进行前期UI设计。
- Linux/Android平台：需要构建交叉编译工具链、移植Bootloader（如U-Boot）、内核与文件系统。使用QT Creator、Android Studio或VSCode等IDE进行开发。
- UI与逻辑分离设计：采用Model-View-ViewModel（MVVM）或类似模式，将界面显示与业务逻辑解耦。这提高了代码可读性、可测试性和可维护性，便于团队协作。许多现代图形框架（如QT、AWTK）对此有良好支持。
- 性能优化：
- 资源优化：合理使用位图、字体，避免过大图片；利用图形库的缓存、局部刷新机制。
- 内存管理：谨慎动态内存分配，防止碎片；MCU平台尤其需精细控制内存使用。
- 响应速度：确保触控响应、画面刷新流畅，关键控制逻辑置于高优先级任务或中断中。
- 通信与可靠性：
- 实现健壮的设备通信协议（如Modbus TCP/RTU、CANopen）处理，包括超时、重试、数据校验。
- 考虑断线重连、数据本地缓存等机制，增强系统鲁棒性。
- 工业环境需关注软件抗干扰、看门狗及故障恢复设计。
- 测试与调试：充分利用硬件仿真器、日志系统、图形库的调试工具。进行UI兼容性测试、压力测试和长期运行测试。
###
构建一个典型的HMI应用，是一个从顶层方案设计到底层硬件选型再到软件实现的系统工程。清晰的方案架构是选型的罗盘，而精准的主控选型又是软件开发成功的基石。开发者应始终以终端用户需求为核心，在性能、成本、开发周期和长期维护之间找到最佳平衡点。随着RISC-V生态的崛起及AI边缘计算的融合，HMI的主控与软件方案也将持续演进，为更智能、更互联的人机交互体验提供无限可能。
